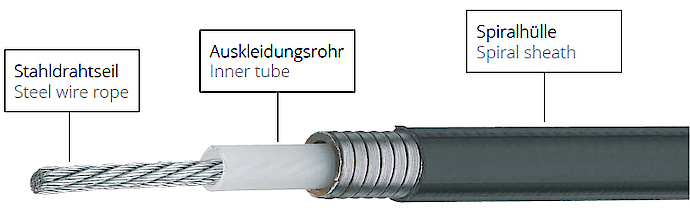

Carl Stahl Technocables Bowdenzüge bestehen aus druckfesten Spiralhüllen, in deren Inneren eines unserer konfektionierten Stahldrahtseilen verläuft. Zusätzlich kann zwischen der Spiralhülle und dem Stahldrahtseil ein flexibles Auskleidungsrohr aus POM eingesetzt werden. Die Bowdenzughülle aus Edelstahl kann aus Rund- oder Flachdraht gefertigt werden.
Der runde Stahldraht wird vor der Spiralisierung auf ein vorher festgelegtes Maß gewalzt. Die gängigen Profilmaße entnehmen Sie bitte der Tabelle.
| ø A mm | ø B mm | ø C mm | Werkstoff | Art.-Nr. alt | Art.-Nr. neu |
|---|---|---|---|---|---|
| 1,50 | 3,50 | 4,00 | blank - ungalv. | FK0153540 | SP000351 |
| 2,50 | 3,90 | 4,70 | verzinkt - galv. | FK0152647 | SP000010 |
| 2,60 | 4,60 | 5,30 | blank - ungalv. | FK0264653 | SP000352 |
| 2,70 | 3,90 | 4,70 | blank - ungalv. | FK0273947 | SP000012 |
| 3,00 | 4,40 | 5,30 | blank - ungalv. | FK0304453 | SP000353 |
| 3,60 | 5,00 | 6,20 | blank - ungalv. | FK0365062 | SP000354 |
| 3,80 | 5,50 | 6,90 | blank - ungalv. | FK0385569 | SP000014 |
| 5,00 | 7,00 | 8,00 | blank - ungalv. | FK0507080 | SP000355 |
| 6,30 | 8,90 | 10,05 | blank - ungalv. | FK0638910 | SP000356 |
| 8,30 | 11,70 | 13,50 | blank - ungalv. | FK0831113 | SP000357 |
| 8,60 | 11,70 | 16,00 | blank - ungalv. | FK0861116 | SP000359 |
In einigen Anwendungen, z. B. bei Schaltungs- oder Bremszügen für Zweiräder, sowie bei Sitzstellzügen in der Automobilindustrie, erweist es sich als sinnvoll, Spiralen mit einer thermoplastischen Auskleidung einzusetzen, um die Reibungswiderstände zu minimieren. Diese Innenrohre für Seilhüllen werden aus POM gefertigt.
Das Röhrchen wird während der Spiralisierung zugeführt, so daß ein Verbund zwischen Auskleidung und Spirale gegeben ist. Flachdrahtspiralen mit Auskleidungsrohr gibt es standardmäßig mit PVC- Ummantelung und PE- Ummantelung auf Anfrage.
| ø A mm | ø B mm | ø C mm | Auskleidung | Werkstoff | Art.-Nr. alt | Art.-Nr. neu |
|---|---|---|---|---|---|---|
| 1,50 | 3,90 | 4,70 | POM | verzinkt - galv. | FKP152647 | SP000015 |
| 2,20 | 4,00 | 4,90 | POM | blank - ungalv. | FKP224049 | SP000002 |
| 2,70 | 5,00 | 6,00 | POM | blank - ungalv. | FKP275060 | SP000003 |
| 3,00 | 5,90 | 6,80 | POM | blank - ungalv. | FKP305968 | SP000004 |
Im Gegensatz zu herkömmlichen Bowdenzug-Spiralrohren, die nur in eine Richtung die Zugkraft übertragen können, lassen sich Zug-Druck-Spiralen für Zug- und Druckbewegungen einsetzen.
Abhängig vom Seildurchmesser und Stückzahl, sind weitere Ausführungen möglich.
| ø A mm | ø B mm | ø C mm | Werkstoff | Art.-Nr. alt | Art.-Nr. neu |
|---|---|---|---|---|---|
| 2,50 | 4,10 | 5,00 | blank | ungalv. | - | SP000581 |
| ø A mm | ø B mm | ø C mm | Werkstoff | Art.-Nr. alt | Art.-Nr. neu |
|---|---|---|---|---|---|
| 1,50 | 3,50 | 4,00 | blank - ungalv. | RK0153540 | SP000005* |
| 2,00 | 4,00 | 4,50 | blank - ungalv. | FK0152647 | SP000006* |
| 2,20 | 5,00 | 6,02 | verzinkt - galv. | R2199901 | - * |
| 2,50 | 4,50 | 5,00 | blank - ungalv. | RK0254550 | SP000007* |
| 2,50 | 4,80 | 6,00 | verzinkt - galv. | R2222601 | SP000008* |
| 3,40 | 5,90 | 6,80 | blank - ungalv. | R2708601 | SP000362* |
| 3,80 | 6,20 | 7,20 | blank - ungalv. | RK0386272 | SP000009* |
| 4,00 | 6,40 | 7,20 | blank - ungalv. | RK0406472 | - * |
| 5,40 | 9,00 | 10,00 | blank - ungalv. | RK0549010 | - * |
| 6,70 | 11,70 | 13,50 | blank - ungalv. | RK0671113 | - * |
| 7,30 | 11,30 | 13,40 | blank - ungalv. | RK0731113 | - * |
*Auf Anfrage
Ihr gewünschtes Produkt ist nicht dabei?
Wir stehen Ihnen mit unserer eigenen Forschungs- und Entwicklungsabteilung zur Seite.
