Bowdenzug HerstellerIndividuelle Bowdenzüge nach Maß
Bowdenzüge zur Kraftübertragung und Steuerung mechanischer Funktionen wie z.B. Auslösemechanismen oder Entriegelungen.
Anfertigung nach Bedarf
Bowdenzug anfertigen lassen

Bowdenzüge von Carl Stahl Technocables

Als Hersteller und Lieferant von kundenspezifischen Bowdenzügen mit jahrzehntelanger Erfahrung konfektionieren wir Ihren Bowdenzug passend für Ihre Anwendung. Unsere Bowdenzüge bestehen aus druckfesten Spiralhüllen, welche mit konfektionierten Stahldrahtseilen als Zugelement kombiniert werden. Zusätzlich kann ein flexibles Auskleidungsrohr aus POM zwischen der Spiralhülle und dem Stahldrahtseil eingesetzt werden, um den Wirkungsgrad zu erhöhen.

Als Bowdenzug Hersteller können Sie bei uns Bowdenzüge oder auch Zug-Druck-Betätigungszüge nach Maß und ganz nach Ihren Anforderungen fertigen lassen. Durch die Auswahl der richtigen Komponenten gewährleisten wir eine Vielzahl denkbarer Funktionen. Als Bowdenzug Lieferant für individuelle Bowdenzüge für die Industrie kommen unsere maßgeschneiderten Bowdenzüge in den unterschiedlichsten Branchen zum Einsatz. Wir entwickeln passgenaue Lösungen zur Steuerung mechanischer Funktionen für den Maschinen- und Anlagenbau, Feinmechanik, Fördertechnik, Robotik und zahlreiche weitere.

Mechanische Kraftübertragung mit Drahtseilen

Jetzt Beratung anfordern >

Was ist ein Bowdenzug? – Der Aufbau

Ein Bowdenzug besteht aus einer Bowdenzughülle und einer Bowdenzugseele. Hierfür wird ein Drahtseil, welches aus hochwertigem Stahldraht hergestellt wird verwendet. Die Bowdenzughüllen aus Stahl oder Edelstahl, sowie die weiteren Komponenten können individuell zusammengestellt werden.

Die zahlreichen Standardkomponenten ermöglichen eine Vielzahl von Variationsmöglichkeiten. Lassen Sie Ihren Bowdenzug oder auch Zug Druck Betätigungszug individuell konfigurieren.

Weitere Informationen

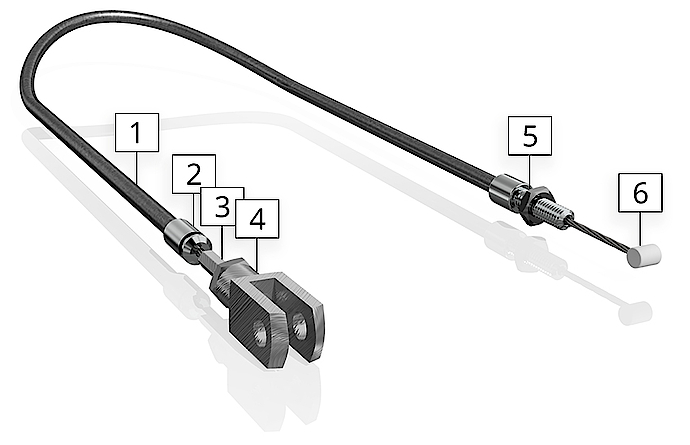

Bowdenzug links

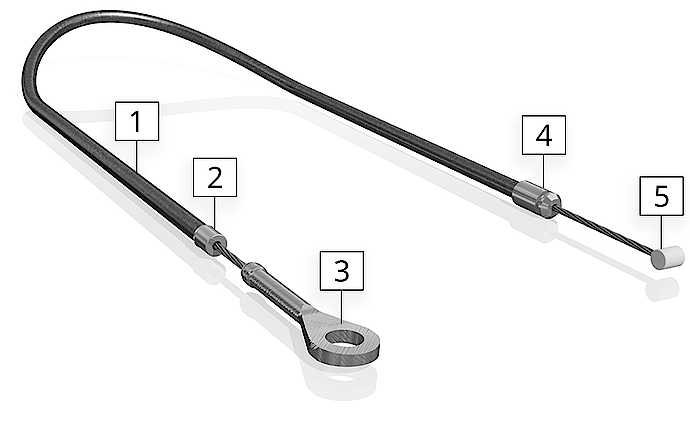

Bowdenzug rechts

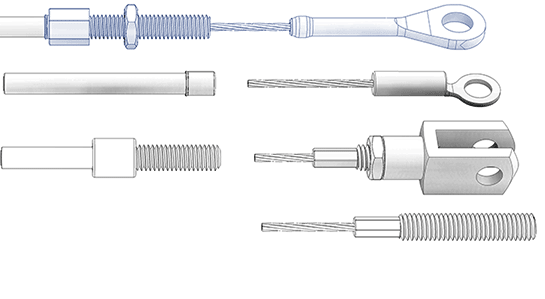

Bowdenzug / Zug Druck Betätigungszug anfertigen lassen - Die Komponenten

Durch unsere kundenspezifische und maßgeschneiderte Produktentwicklung lassen sich alle Variationen, sowohl mit unseren Standardkomponenten als auch mit Sonderkomponenten, zu einem Bowdenzug zusammenstellen, der auf Ihre Bedürfnisse zugeschnitten ist. Als Bowdenzug Hersteller fertigen wir Bowdenzüge, Zug Druck Betätigungszüge nach Maß.

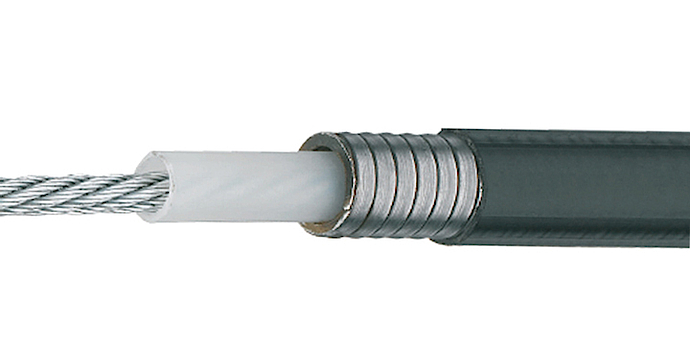

Spiralhüllen
Spiralhüllen

Das Geheimnis eines jeden Bowdenzugs sind im Wesentlichen die Spiralhüllen. Sie verleihen dem Bowdenzug die nötige Stabilität und reduzieren Reibung und Verschleiß.

  • Flachdrahtspiralen
  • Push pull spiralen
  • Runddrahtspiralen

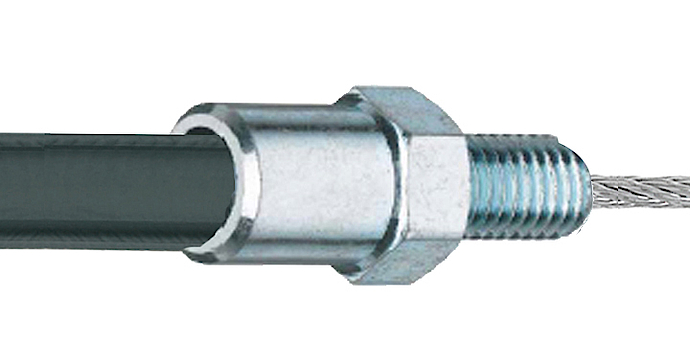

Spiralendverbindungen
Spiralendverbindungen

Mit Hilfe von Spiralendverbindungen lassen sich unsere einbaufertigen Bowdenzüge in jeder Anwendung fixieren und befestigen.

  • Endhülsen
  • Verstellschrauben
  • Schlauchfassungen

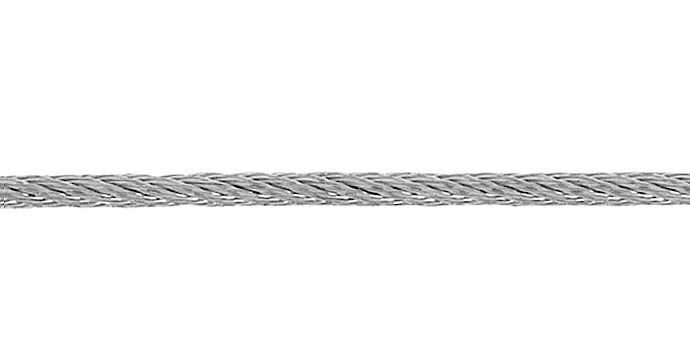

Drahtseile und Litzen
Drahtseile und Litzen

In einem Bowdenzug ist das Drahtseil ein bewegliches Element und dient der Kraftübertragung.

  • Stahldrahtlitzen
  • Stahldrahtseile
  • Sonderkonstruktionen

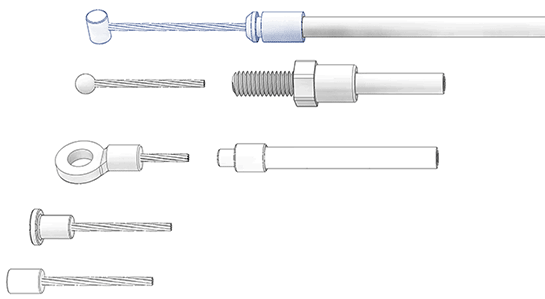

Seilendverbindungen
Seilendverbindungen

Seilendverbindungen sind die Schnittstelle zwischen dem Seilzug und Ihrer Anwendung. Durch die Vielzahl der Kombinationsmöglichkeiten realisieren wir, den für Sie passenden Bowdenzug.

  • gepresste Seilenden
  • gespritze Seilenden
  • Sonderterminals

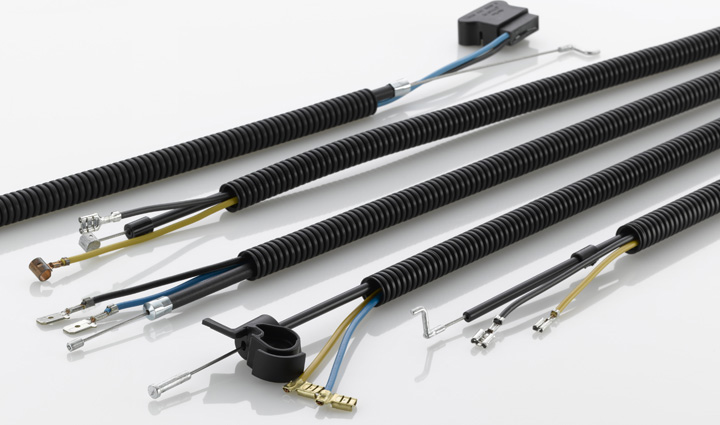

Bowdenzug elektro

Als Entwicklungslieferant für Sonderlösungen, sind wir mit einer vollautomatischen Kabelkonfektionierung in der Lage, marktübliche Crimpkontakte zu verarbeiten.
Durch die Konfektionierung von einzelnen Leitern entstehen Kabelbäume, über die Signale und Arbeitsströme übertragen werden können.
Zur Herstellung von einbaufertigen Elektro-Bowdenzügen bieten wir neben der Kabelkonfektionierung auch einbaufertige Kabelbäume an.

Jetzt Beratung anfordern >

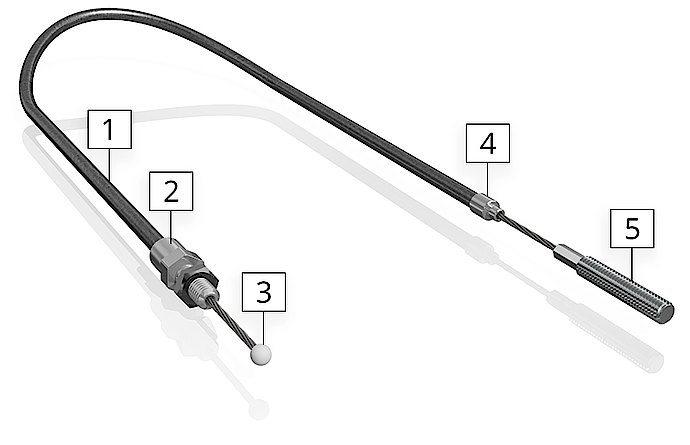

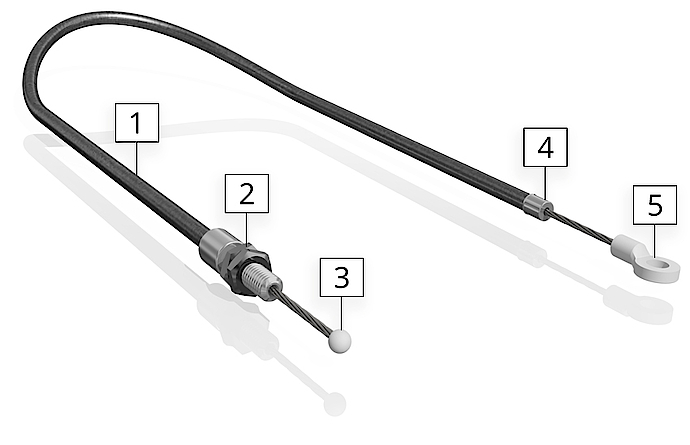

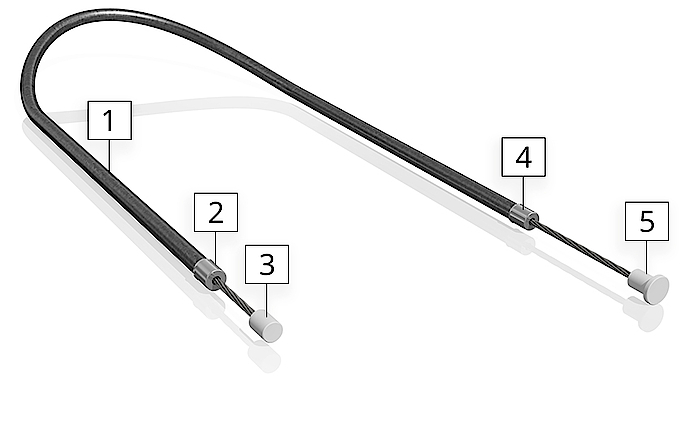

Einbaufertige Bowdenzüge - Bowdenzug auf Maß

Einen Einblick in die umfangreichen Variationsmöglichkeiten geben Ihnen folgende Beispiele. Wir sind in der Lage, Ihren Bowdenzug / Zug Druck Betätigungszug auf Maß für Ihre Anwendung herzustellen.

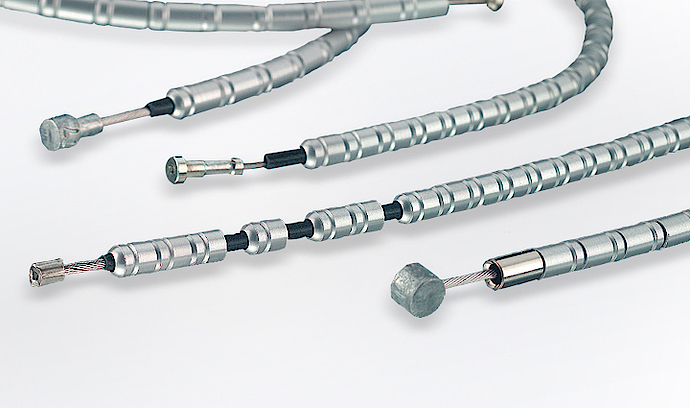

Konkavex Bowdenzug

Konkavex Bowdenzüge bieten eine absolut druckstabile Außenhülle und somit einen weitaus höheren Wirkungsgrad gegenüber dem klassischen Bowdenzug. Die einzelnen Basiselemente sind auf einem Fluorpolymerliner aufgefädelt, der sowohl als Auskleidungsrohr für das Zugseil, wie auch als Träger der Basiselemente seine Aufgabe erfüllt. Aneinandergereiht ergeben die Basiselemente, durch ihre Radien, einen äußerst flexiblen und zugleich durchgehend druckstabilen Bowdenzug. Das System ist geeignet für Seil-Ø von 1,2 bis 1,5 mm.

Konkavex Bowdenzug

Konkavex Bowdenzug

Unterschied Push-Pull-Zug und Bowdenzug

Werden für eine mechanische Steuerung sowohl Zug- als auch Druckkräfte benötigt, kommen Push-Pull-Züge zum Einsatz. Ein Push-Pull-Zug überträgt wie ein Bowdenzug Zugkräfte, kann aber gleichzeitig auch Druckkräfte übertragen. Er ist ähnlich aufgebaut wie ein Bowdenzug.
